Artist impression "RIVM/CBG view from the OV station" - Krediet: Felix Claus Dick Van Wageningen Architecten
Technische details
- Ruim 5000 m² soil mix - CSM wand
- 500 m betonnen kopbalk
- 198 ankers

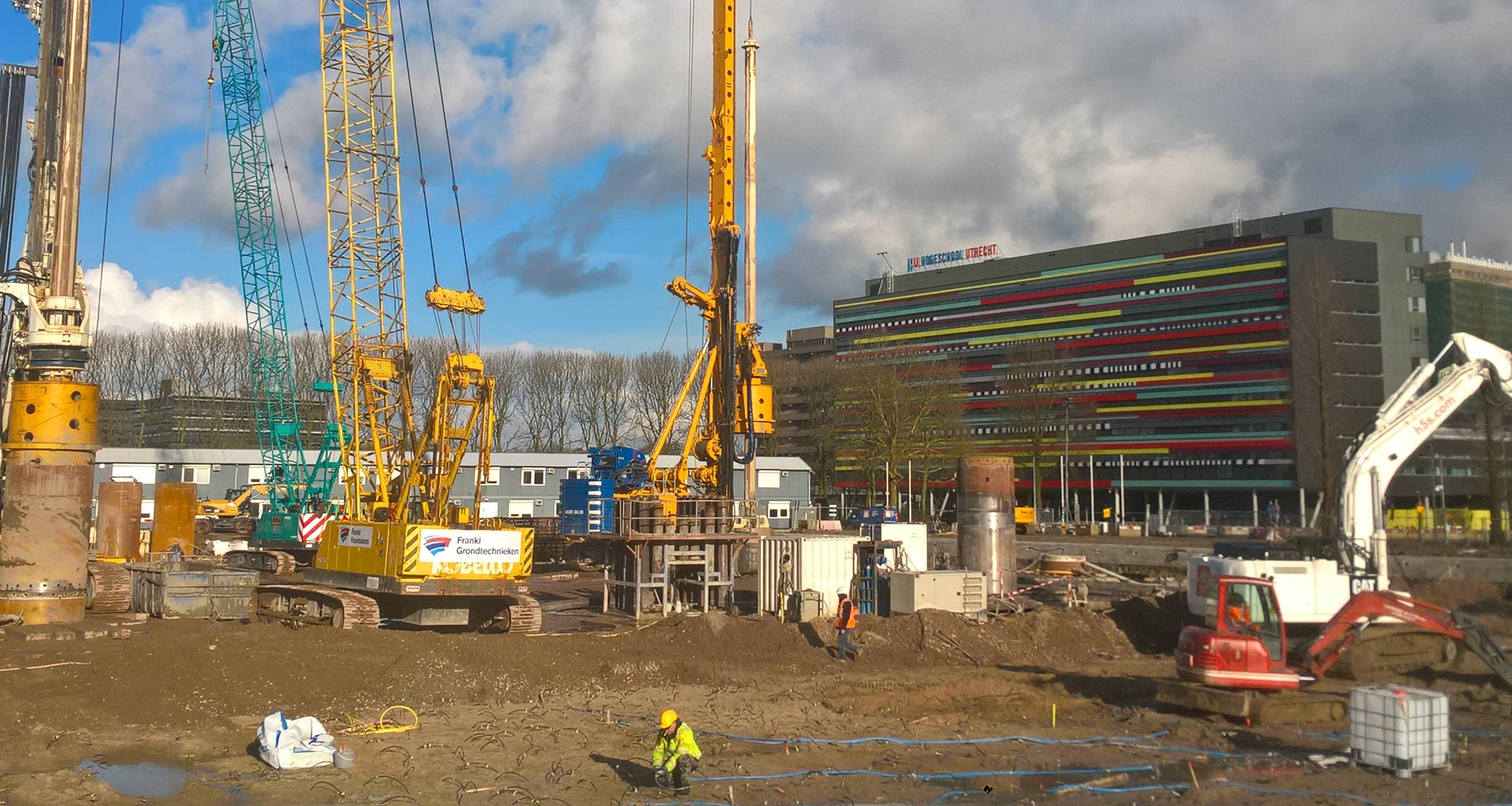

- 73 boorpalen van grote diameter onder thixotrope vloiestof
Ø 1850 mm, 57.8 m en 58.8 m lang - Horizontale bodeminjectie van 15.000 m², op een diepte van 7 m
+ ontgraven, nivelleren op niveau, aanbrengen van drainage, snellen van de palen (nieuwe en bestaande), afvoer van grond- en boorspecie...
Sterk staaltje van technisch kunnen...
Cutter Soil Mix (CSM)-wand
Het gebouw zal omringd worden door een grondkerende wand van verankerde CSM-wanden voor permanente grondkering. De kelder en het gebouw zullen zich binnen de wand bevinden, met een spouw van 0,5 m ertussen.
Horizontale injecties
Om waterschade te voorkomen wordt een horizontale injectielaag aangebracht op 7 m onder het maaiveld.
De injectielaag bestaat uit geïnjecteerd zand met een mix van waterglas en verharder. Nadat het product verhard is, vormt zich een droge, gesloten bouwput die makkelijk kan worden uitgegraven.
De grondinjectie gebeurt door BE Inject, de afdeling voor injectiewerken van Franki Foundations.
...trillingsvrij
Het RIVM werkt met geavanceerde laboratoriumapparatuur die heel gevoelig voor trillingen is. Het is dan ook belangrijk dat de nieuwbouw trillingen absorbeert zodat deze de werking van de laboratoriumtoestellen niet hindert.
Het gebouw is zo ontworpen dat het op allerlei manieren aan deze vereiste beantwoordt. Zo bevindt bijvoorbeeld het torengebouw zich 20 m verder van de tramlijn dan aanvankelijk gepland.
De funderingen spelen hierin ook een belangrijke rol. Daarom werd er beslist om bredere en langere palen te gebruiken en de ondergrond te voorzien van luchtruimten rondom het gebouw om de trillingen te absorberen.
