Geschroefde kokerpaal

De grondverdringende geschroefde kokerpaal wordt gevormd door het trillingvrij in de grond schroeven van verloren stalen buizen die tijdens de uitvoering aan elkaar gelast worden om de gewenste diepte te bereiken. Het onderste buissegment is onderaan afgesloten met een grondverdringende, verbrede verloren stalen boorpunt, voorzien van een helicoïdaal schroefblad met één omwenteling. De boorpunt verhindert de indringing van water en/of grond tijdens het inschroeven.

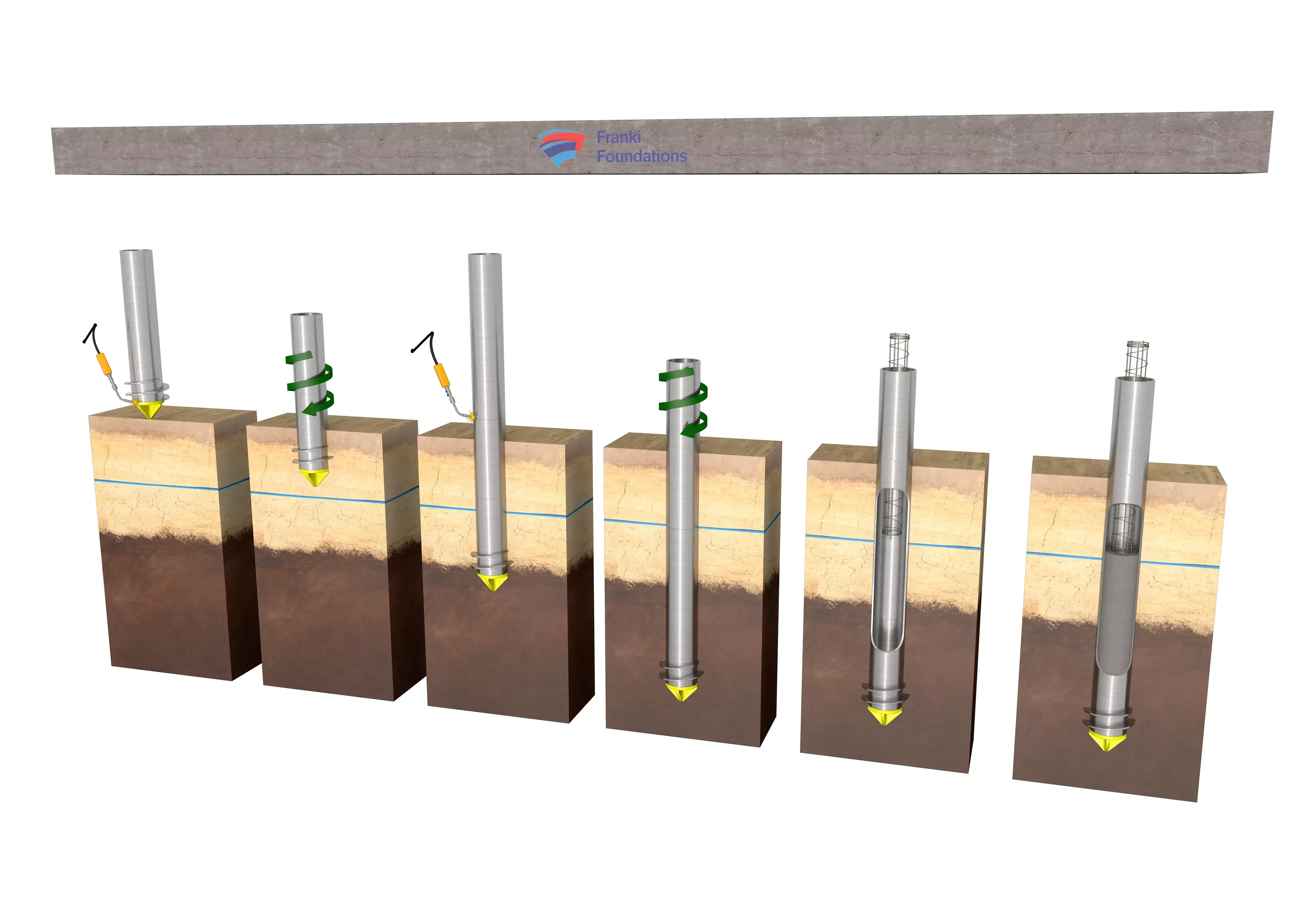

Uitvoeringswijze

1. Positioneren van de paal en vastlassen van de verloren boorpunt.

2. Inschroeven van het onderste buissegment met verdringing van de grond tot effect

3. Lassen van het volgend buissegment tijdens de inschroeffase. De lengte van de buissegmenten wordt bepaald door de beschikbare vrije werkhoogte.

4. Bereiken van de vereiste aanzetdiepte.

5. Plaatsen van de wapening op aanzetdiepte

6. Storten van beton met mogelijkheid tot verdiept storten van beton.

Afgewerkte kokerpaal

Toepassingsgebied

• Trillingvrije paalfundering onder beperkte hoogte

• In beperkte ruimtes

• Paalfundering in agressieve en/of vervuilde gronden

• Paalfundering geschikt in gronden met stromend grondwater waar de buizen als bescherming dienen voor het beton.

• Verdiept wegboren van paal is mogelijk.

Omgevingsimpact

• Trillingvrij

• Geen grondafvoer

• Lage geluidsbelasting

• Stabiel, droog en vlak werkplatform nodig

Eigenschappen

• Grondverdringend

• Paalschachtdiameters van 219 tot 609 mm

• Boorpuntdiameter tot 720 mm

• Draagvermogen tot 2.275 kN

• Paalhelling tot 1:1

• Betonneringsniveau in de palen vrij te kiezen (niet gebetonneerde lengte mogelijk)

• Mogelijkheid om de geschroefde kokerpaal uit te voeren met groutinjectie

• De paal wordt ook geschroefde stalen buispaal genoemd
